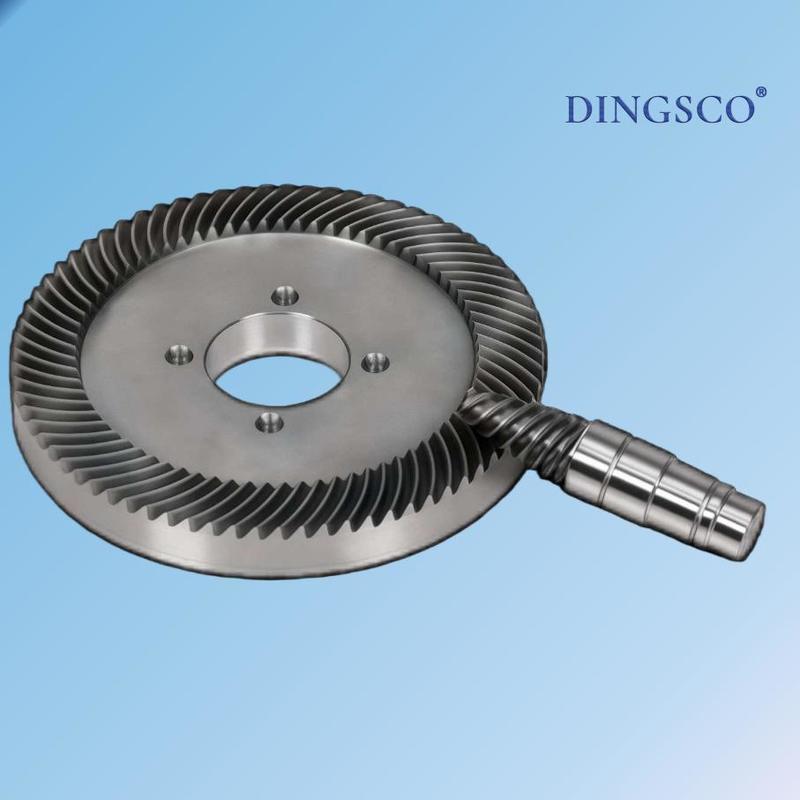

Przekładnia hipoidalna do szlifowania o wysokim przełożeniu dla precyzyjnych przemysłowych skrzyń biegów

Przekładnia hipoidalna szlifowana o wysokim przełożeniu do precyzyjnych przemysłowych skrzyń biegów

Przekładnie hipoidalne szlifowane o wysokim przełożeniu to przekładnie o dużym przełożeniu i osiach przesuniętych, produkowane w procesie precyzyjnego szlifowania. Ich konstrukcja łączy cechy przesunięcia przekładni hipoidalnych ze zwartością napędów ślimakowych, co sprawia, że nadają się do precyzyjnych zastosowań przenoszenia dużych obciążeń.

Cechy konstrukcyjne

Przekładnia hipoidalna charakteryzuje się osią nieprzecinającą się i przesuniętą, tworząc unikalną geometrię przestrzenną, która wydłuża linię kontaktu i zwiększa liczbę zazębiających się par zębów podczas pracy.
Ta charakterystyczna struktura umożliwia płynniejsze przenoszenie momentu obrotowego i większą nośność.
Po precyzyjnym szlifowaniu powierzchnia zębów osiąga wyjątkową dokładność, wysoką gładkość i minimalny błąd profilu, zapewniając doskonałą wydajność i trwałość.

Zalety wydajności

• Wysokie przełożenie:
  Zdolność do osiągnięcia dużego przełożenia w zwartej konstrukcji, przekładnia spełnia wymagające wymagania aplikacji wymagających wysokiego momentu obrotowego i niskiej prędkości, skutecznie redukując prędkość obrotową, jednocześnie zwiększając wyjściowy moment obrotowy.

• Płynna i cicha transmisja:
  Dzięki zoptymalizowanym charakterystykom zazębienia, przekładnia hipoidalna pracuje z minimalnym wpływem i wibracjami, zapewniając stabilne dostarczanie mocy i niski poziom hałasu, odpowiednie dla środowisk o surowych standardach kontroli hałasu.

• Doskonała nośność:
  Specjalna konstrukcja geometryczna w połączeniu z precyzyjnym szlifowaniem znacznie zwiększa zarówno wytrzymałość powierzchni zębów i wytrzymałość na zginanie u podstawy zęba, pozwalając przekładni na niezawodne działanie w warunkach dużego obciążenia i ciągłej pracy.

  ---




  Obszary zastosowań

  • Przemysł motoryzacyjny:
    Szeroko stosowane w głównych reduktorach pojazdów, szczególnie w systemach napędu na tylne i na cztery koła, zapewniając płynne i wydajne przenoszenie mocy w różnych warunkach drogowych, jednocześnie zwiększając komfort jazdy.

  • Sektor lotniczy:
    Niezbędne w systemach przeniesienia napędu silników lotniczych, mechanizmach chowania podwozia i innych krytycznych systemach, w których niezawodność i precyzja w ekstremalnych warunkach są najważniejsze.

  • Automatyka przemysłowa:
    Zapewnia dokładne i stabilne przenoszenie ruchu dla robotów i zautomatyzowanych linii produkcyjnych, umożliwiając precyzyjną redukcję prędkości i kontrolę pozycjonowania.

  • Precyzyjne instrumenty:
    Stosowane w urządzeniach optycznych i elektronicznych urządzeniach pomiarowych, zapewniając dokładność pomiaru i bezwibracyjną pracę poprzez precyzyjne przenoszenie napędu.

    ---




    Kluczowe specyfikacje – przekładnia hipoidalna szlifowana o wysokim przełożeniu

    Przełożenie	5:1 – 30:1
    Materiał	20CrMnTi / 40Cr / 42CrMo
    Obróbka cieplna	Nawęglanie i hartowanie (HRC 58–62)
    Dokładność przekładni	DIN 6 / AGMA 11
    Wykończenie powierzchni zębów	Ra ≤ 0,8 μm
    Zdolność do przenoszenia momentu obrotowego	Do 5000 N·m
    Sprawność	≥ 94%
    Poziom hałasu	≤ 65 dB
