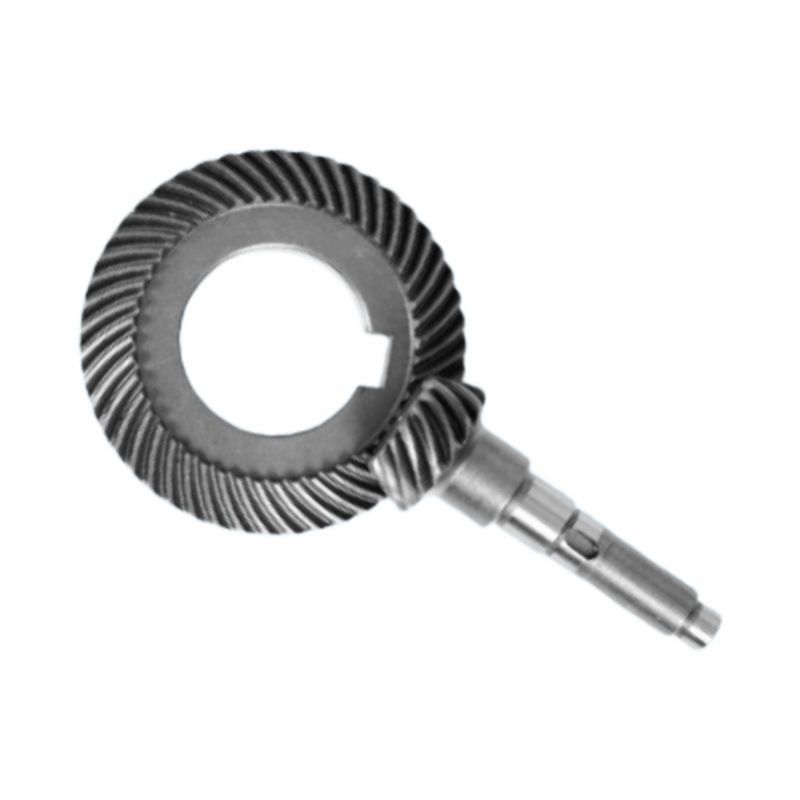

Hypoid Angle Gear Kit 80 stopni zaangażowania dla mikrodruktora

Zestaw przekładni kątowej hipoidalnej, zaangażowanie 80 stopni dla mikroreduktora

1. Zasada techniczna i cechy konstrukcyjne
① Niestandardowa konstrukcja kąta przecięcia wału

• Kąt wału 80°:W odróżnieniu od pionowej przekładni 90° stosowanej w tradycyjnych przekładniach hipoidalnych, wały wejściowy i wyjściowy tej przekładni są rozmieszczone pod kątem 80°, co jest odpowiednie w scenariuszach, w których przestrzeń jest ograniczona lub wymagana jest przekładnia nieortogonalna.
• Przesunięcie osi:Punkt zazębienia przekładni hipoidalnej nie znajduje się na osi, ale przesunięta konstrukcja optymalizuje rozkład naprężeń kontaktowych na powierzchni zęba, aby poprawić nośność.

② Proces szlifowania przekładni i właściwości materiału

• Obróbka twardej powierzchni zęba:Przyjmuje się proces nawęglania i hartowania, twardość powierzchni zęba wynosi do 56-62 HRC, a po precyzyjnym szlifowaniu chropowatość powierzchni zęba Ra ≤0,8 μm, a poziom dokładności może osiągnąć ISO 10 lub więcej, co znacznie zmniejsza zużycie i hałas.
• Technologia ciągłego obwiedniowania:Zastosowanie w pełni CNC maszyny do obróbki spiralnej przekładni stożkowej, ciągłe indeksowanie cięcia przez dwuwarstwową głowicę tnącą, unikanie utraty dokładności w przypadku tradycyjnego przerywanego dzielenia zębów i wspieranie niezależnej regulacji parametrów powierzchni wklęsłych i wypukłych.

③ Zminiaturyzowana konstrukcja

• Kompaktowa konstrukcja:Dostępne są średnice tak małe jak 38 mm, a waga jest niewielka, dzięki czemu nadają się do integracji w sprzęcie precyzyjnym.
• Konfiguracja wału drążonego:W niektórych modelach zastosowano drążony wał wyjściowy do bezpośredniego montażu sprzęgieł lub śrub pociągowych, co upraszcza konstrukcję mechaniczną.

2. Zalety wydajności

① Wysoki stopień redukcji i wysoka wydajność

• Jednostopniowe przełożenie przekładni do 300:1:W porównaniu z reduktorami ślimakowymi (wydajność tylko 60% -70%), przekładnie hipoidalne mają sprawność ponad 90% i nie posiadają samoblokady, co jest odpowiednie w scenariuszach wymagających dwukierunkowej przekładni.
• Cicha praca:Metoda spiralnego zazębienia zębów zmniejsza uderzenie, a dzięki procesowi szlifowania kół zębatych hałas można kontrolować poniżej 60 dB, czyli lepiej niż w przypadku zwykłych przekładni stożkowych.

② Wysoka nośność i długa żywotność

• Zwiększona siła kontaktu:Po nawęglaniu i hartowaniu na powierzchni zęba tworzy się utwardzona warstwa o grubości 0,3-0,5 mm, a naprężenia kontaktowe można zwiększyć o ponad 30% w połączeniu ze zoptymalizowaną konstrukcją strefy kontaktu z powierzchnią zęba.
• Odporność na wstrząsy:Nadaje się do częstych warunków start-stop lub wahań obciążenia.

③ Możliwość adaptacji przestrzennej

• Elastyczna instalacja:Obsługuje montaż kołnierzowy, montaż na łapach i inne metody, a wał wyjściowy można dostosować w celu dostosowania do złożonych konstrukcji mechanicznych.
• Optymalizacja odległości przesunięcia:Dostosowując przesunięcie osi, siłę małego koła można zrównoważyć ze wydajnością przekładni.

3. Typowe scenariusze zastosowań
① Automatyka przemysłowa

• Współpracujące złącza robotów:Na przykład w stawach nadgarstków robotów dwuramiennych zastosowano przekładnie hipoidalne o kącie 80°, aby uzyskać przenoszenie momentu o dużej gęstości przy jednoczesnym zmniejszeniu objętości stawu.
• Etap precyzyjnego pozycjonowania:Mechanizm manipulacyjny wafla w sprzęcie półprzewodnikowym, który zapewnia dokładność pozycjonowania (błąd powtarzalności ≤± 1 minuty łuku) poprzez wykorzystanie wysokiego współczynnika redukcji i charakterystyki niskiego luzu.

② Maszyny medyczne i spożywcze

• Napędy narzędzi chirurgicznych:Złącza obrotowe, takie jak endoskopy, wymagają niskiego poziomu hałasu, długiej żywotności i materiałów zgodnych z wymaganiami FDA.
• Sprzęt do pakowania żywności:mechanizm indeksujący szybkiej maszyny napełniającej musi wytrzymywać częste uderzenia typu start-stop, a odporność na zużycie przekładni hipoidalnej może wydłużyć okresy międzyobsługowe.

③ Przemysł lotniczy i wojskowy

• System kontroli lotu UAV:Mikroreduktor służy do sterowania serwem, a kąt przecięcia osi wynoszący 80° optymalizuje układ wewnętrznej przestrzeni kadłuba.
• Urządzenia naprowadzające rakiety:W ekstremalnych temperaturach (od -50°C do 125°C) i w środowiskach wibracyjnych nawęglane, hartowane przekładnie są bardziej niezawodne niż tradycyjne przekładnie ślimakowe.

4. Sugestie dotyczące konserwacji i wyboru

• Wymagania dotyczące smarowania:Olej smarowy należy wymieniać po 300 godzinach pierwszej pracy, a poziom oleju sprawdzać co 3000 godzin lub tam co pół roku.
• później, aby uniknąć mieszania oleju mineralnego z olejem syntetycznym.
• Kontrola uszczelnienia olejowego:Podczas długotrwałego przechowywania należy upewnić się, że uszczelka olejowa jest nasączona olejem, aby zapobiec stwardnieniu warg; Jeśli podczas pracy zostanie stwierdzony wyciek oleju, należy w porę wymienić uszczelkę olejową.
